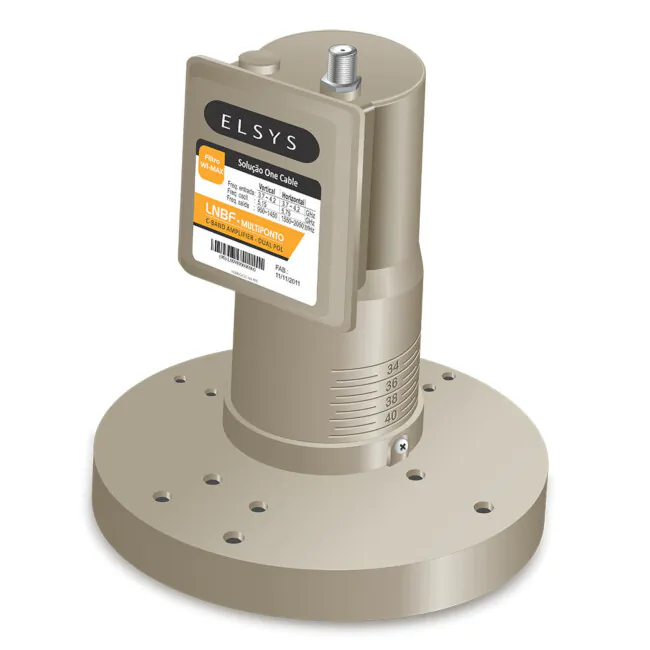

Lnbf Multiponto Elsys Banda C
Lnbf Multiponto Elsys Banda C está disponível para compra em incrementos de 2
Características
Frequência de entrada: 3.7 ~ 4.2 GHz
Freq. oscilador local:
5.150 GHz; +/-1 MHz
5.750 GHz; +/-1 MHz
Estabilidade de freq: +/- 2 MHz (-40º ~ 70ºC)
Ruído de fase L.O:
-55 dB/ Hz @ 1 KHz
-85 dB/ Hz @ 10 KHz
-105 dB/ Hz @ 100 KHz
Dispersão de sinal local: -45 dBm
Frequência de saída:
H: 950~1450 MHz
V: 1550~2050 MHz
Ganho de conversão:
65dB (típico) +/- 3 dB
55dB (Min. in 3.7GHz)
Linearidade de ganho: +/- 2dB/ 36MHz, 8dB toda banda
Rejeição de polariz. cruzada: 18 dB Min.
Rejeição de sinal de interf. 3.5GHz: 30 dB Min.
Saída VSWR: 2.5:1
Saída simulada: -60 dBm min.
Freq. oscilador local:
5.150 GHz; +/-1 MHz
5.750 GHz; +/-1 MHz
Estabilidade de freq: +/- 2 MHz (-40º ~ 70ºC)
Ruído de fase L.O:
-55 dB/ Hz @ 1 KHz
-85 dB/ Hz @ 10 KHz
-105 dB/ Hz @ 100 KHz
Dispersão de sinal local: -45 dBm
Frequência de saída:
H: 950~1450 MHz
V: 1550~2050 MHz
Ganho de conversão:
65dB (típico) +/- 3 dB
55dB (Min. in 3.7GHz)
Linearidade de ganho: +/- 2dB/ 36MHz, 8dB toda banda
Rejeição de polariz. cruzada: 18 dB Min.
Rejeição de sinal de interf. 3.5GHz: 30 dB Min.
Saída VSWR: 2.5:1
Saída simulada: -60 dBm min.
Especificações
| Ncm | 85437012 |
|---|---|
| Origem | 7 - Estrangeira - Adquirida no mercado interno, sem similar nacional, constante em lista da CAMEX |
| Múltiplo | 2 |
| Especificações Técnicas | Frequência de entrada: 3.7 ~ 4.2 GHz Freq. oscilador local: 5.150 GHz; +/-1 MHz 5.750 GHz; +/-1 MHz Estabilidade de freq: +/- 2 MHz (-40º ~ 70ºC) Ruído de fase L.O: -55 dB/ Hz @ 1 KHz -85 dB/ Hz @ 10 KHz -105 dB/ Hz @ 100 KHz Dispersão de sinal local: -45 dBm Frequência de saída: H: 950~1450 MHz V: 1550~2050 MHz Ganho de conversão: 65dB (típico) +/- 3 dB 55dB (Min. in 3.7GHz) Linearidade de ganho: +/- 2dB/ 36MHz, 8dB toda banda Rejeição de polariz. cruzada: 18 dB Min. Rejeição de sinal de interf. 3.5GHz: 30 dB Min. Saída VSWR: 2.5:1 Saída simulada: -60 dBm min. |
